水力分级机运行时，底流中混入大量细粉是常见问题。底流夹细不仅增加后续脱水压滤的负担，还导致细粒级产品流失，分级效率大打折扣。问题通常出在上升水流和螺旋转速的配合上。
上升水流速度过大是底流夹细的首要原因。
水流速度过快时，细颗粒来不及沉降就被冲入底流。可在分级机中部取水样检测悬浮物含量，若明显偏高，说明上升水流过强。将进水阀门关小一档，观察2小时后再取样，直至底流中细粉含量降至合理范围。正常运行时溢流浓度应保持在10%-15%，低于8%说明水量过大，细粉大量流失。
螺旋叶片磨损或转速不当同样会导致底流夹细。
叶片边缘磨损后与槽体间隙增大，部分粗颗粒漏入底流，细颗粒则因螺旋提升速度过快被带入底流。建议每月测量一次叶片外缘与槽体内壁的间隙，超过设计值1.5倍时堆焊修复或更换叶片。螺旋转速每次调整幅度控制在5r/min以内，调整后观察分级效果再决定下一步。

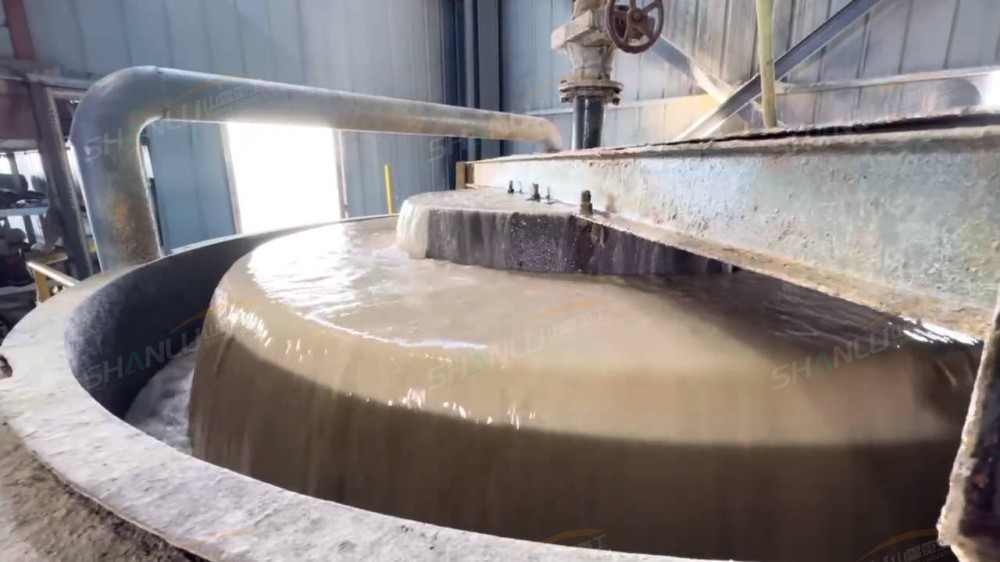

溢流堰高度过低也会加剧底流夹细。
溢流堰过低时矿浆在槽内停留时间短，细颗粒来不及上浮就沉入底流。适当加高溢流堰50-100mm，延长沉降时间，可有效减少底流中的细粉含量。调整后注意观察溢流是否跑粗，两者需兼顾。
日常巡检中每班次取样检测一次底流细度，发现夹细加重及时按“先查水流量、再查螺旋转速、最后看溢流堰”的顺序排查。设备运行相关问题，欢迎致电山鲁重工：张经理
13583776655(同微信)。
